فرض کنید قطعه ای الکترونیکی را طراحی کردهاید که قرار است در خودرویی نصب شود که زمستان در دمای منفی 30 درجه روشن میشود و تابستان در گرمای 60 درجه کار میکند. اگر این قطعه در برابر تغییر ناگهانی دما مقاومت نداشته باشد، در عرض چند هفته از کار میافتد. اینجاست که مفهوم شوک حرارتی وارد بازی میشود. موضوعی که در نگاه اول ساده به نظر میرسد، اما در صنعت میتواند تعیین کننده دوام یا شکست یک محصول باشد.
در این مقاله قرار است نه فقط تعریف علمی، بلکه کاربرد صنعتی، تست عملی و انتخاب دستگاه مناسب را بررسی کنیم.
وقتی یک ماده در مدت زمان بسیار کوتاه با تغییر شدید دما روبهرو میشود، همه بخشهای آن به یک اندازه و با یک سرعت واکنش نشان نمیدهند. لایههای بیرونی سریعتر گرم یا سرد میشوند، در حالی که بخشهای داخلی هنوز در دمای قبلی باقی ماندهاند. این اختلاف دمایی بین نقاط مختلف یک قطعه باعث ایجاد تنش حرارتی (Thermal Stress) میشود.
ریشه اصلی این پدیده در ضریب انبساط حرارتی (Coefficient of Thermal Expansion) نهفته است. هر ماده هنگام افزایش دما منبسط و هنگام کاهش دما منقبض میشود. اگر این انبساط و انقباض در بخشهای مختلف قطعه یکنواخت نباشد، نیروهای داخلی به وجود میآیند که میتوانند از حد استحکام مکانیکی ماده فراتر بروند.
نتیجه چه میشود؟
در محیط آزمایشگاهی شاید بتوان شرایط را کنترل کرد، اما در دنیای واقعی صنعت، محصولات در معرض شرایط غیرقابل پیشبینی قرار دارند. قطعات خودرو در یک صبح زمستانی ممکن است از دمای زیر صفر به دمای موتور داغ برسند. تجهیزات الکترونیکی هوافضا در عرض چند دقیقه از سرمای لایههای بالای جو به گرمای ناشی از اصطکاک تغییر وضعیت میدهند.
در چنین شرایطی، شوک حرارتی دیگر یک مفهوم تئوریک نیست؛ بلکه یک ریسک عملیاتی است.
صنایعی که بیشترین حساسیت را دارند:
در این حوزهها، خرابی ناشی از شوک حرارتی میتواند منجر به:
به همین دلیل شرکتهای صنعتی پیش از عرضه محصول، مقاومت آن را در برابر تغییرات ناگهانی دما بررسی میکنند. در واقع تست شوک حرارتی نوعی بیمه فنی برای محصول محسوب میشود.
تست شوک حرارتی (Thermal Shock Test) فرآیندی کنترل شده است که در آن یک قطعه به طور ناگهانی بین دو محیط با دمای بسیار متفاوت منتقل میشود تا مقاومت آن در برابر تنش حرارتی ارزیابی شود.
برخلاف تستهای ساده گرمایش، در این آزمایش سرعت انتقال اهمیت دارد. نمونه ممکن است در عرض چند ثانیه از محیطی با دمای بالا به محیطی با دمای بسیار پایین منتقل شود.
برای مثال:

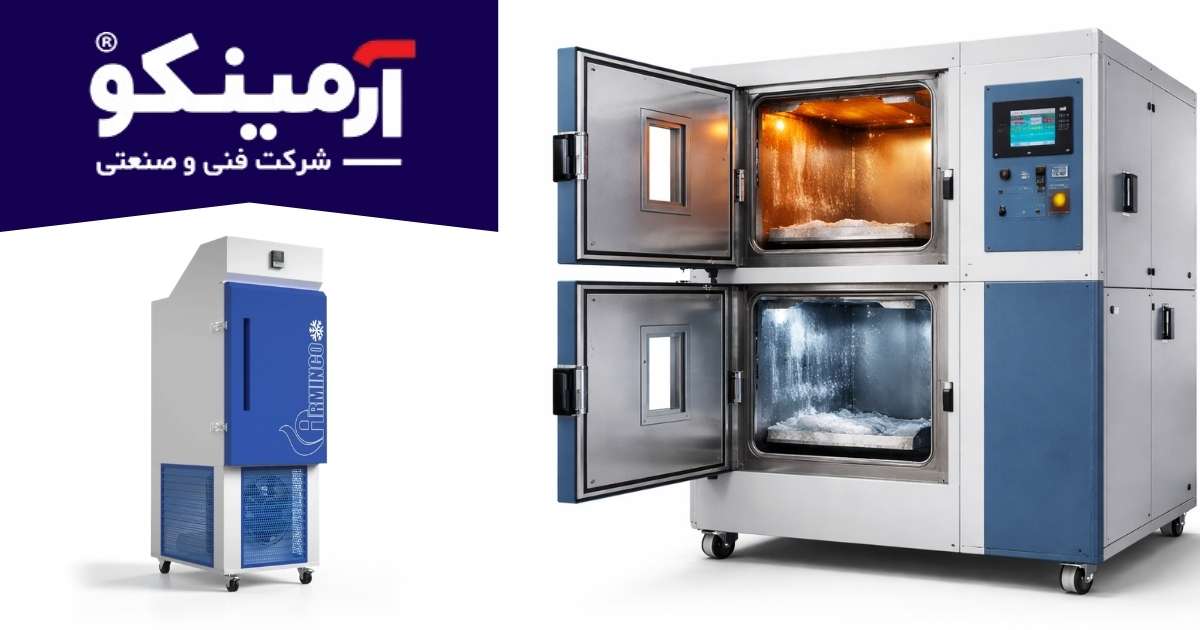

این فرآیند معمولاً در دستگاهی به نام چمبر شوک حرارتی (Thermal Shock Chamber) انجام میشود که دارای دو ناحیه مجزا است: یک محفظه گرم و یک محفظه سرد. نمونه یا به صورت مکانیکی بین این دو جابجا میشود یا هوای سرد و گرم به سرعت جایگزین میشود.
هدف این تست بررسی موارد زیر است:
در صنایع الکترونیک، یکی از مهمترین شاخصها بررسی ترکهای لحیم در اثر انبساط ناهمگون بین برد و قطعه است. در صنایع مواد نیز مقاومت سرامیکها و کامپوزیتها در برابر تنش حرارتی بررسی میشود.
تست شوک حرارتی معمولاً بر اساس استانداردهای بینالمللی مانند:
انجام میشود تا نتایج قابل استناد و تکرارپذیر باشند.
نکته مهم این است که این تست تنها بررسی تحمل دما نیست، بلکه بررسی تحمل تغییر ناگهانی دما است. همین تفاوت کوچک، آن را به یکی از حیاتیترین آزمونهای کنترل کیفیت در صنایع پیشرفته تبدیل کرده است.
| بخش دستگاه | وظیفه و عملکرد |
|---|---|
| محفظه گرم | ایجاد دمای بالا برای اعمال تنش حرارتی اولیه به نمونه |
| محفظه سرد | ایجاد سرمای شدید جهت شبیه سازی تغییر ناگهانی دما |
| سیستم انتقال سریع نمونه | جابجایی سریع قطعه بین دو ناحیه برای ایجاد شوک واقعی |
| کنترلر دیجیتال دقیق | تنظیم و پایش دقیق دمای هر محفظه با قابلیت برنامه ریزی |
| سنسورهای مانیتورینگ | اندازه گیری و ثبت داده های دمایی برای تحلیل عملکرد نمونه |
در صنعت خودروسازی، یکی از رایجترین مشکلات در سالهای گذشته ترک خوردگی لحیم (Solder Joint Cracking) روی بردهای الکترونیکی ECU بوده است. این مشکل زمانی بروز میکرد که خودرو در شرایط اقلیمی بسیار سرد روشن میشد و برد الکترونیکی به سرعت از دمای زیر صفر به دمای کاری بالاتر منتقل میشد.
مطالعهای که توسط IPC و همچنین گزارشهای فنی منتشر شده در SAE International انجام شد نشان داد که اختلاف ضریب انبساط حرارتی بین برد FR-4 و قطعات BGA باعث ایجاد تنش حرارتی شدید در لحیمها میشود. وقتی این بردها تحت تست شوک حرارتی مطابق استاندارد JESD22-A104 قرار گرفتند، ترکهای میکروسکوپی در ناحیه اتصال مشاهده شد.
در یکی از کیسهای منتشر شده توسط NIST (National Institute of Standards and Technology)، یک تولیدکننده قطعات الکترونیکی پس از اجرای تست Thermal Shock بین -40°C تا +125°C در چمبر دو محفظهای، متوجه شد که آلیاژ لحیم SAC305 در سیکلهای شدید عملکرد ضعیفتری نسبت به آلیاژهای اصلاح شده دارد. با تغییر آلیاژ و بهینه سازی طراحی پد، نرخ خرابی میدانی تا بیش از 60 درصد کاهش یافت.
این مثال نشان میدهد تست شوک حرارتی فقط یک آزمایش آزمایشگاهی نیست، بلکه ابزاری برای جلوگیری از شکست در بازار واقعی است.
تست شوک حرارتی اگر به درستی اجرا نشود، نتایج آن گمراه کننده خواهد بود. برخی از خطاهای رایج که در گزارشهای فنی ASTM و IEC به آن اشاره شده عبارتند از:
انتخاب دامنه دمایی نامناسب
بسیاری از شرکتها دامنهای انتخاب میکنند که از شرایط واقعی شدیدتر یا بسیار ملایمتر است. این کار یا باعث تست غیرواقعی میشود یا خرابی غیرمرتبط ایجاد میکند.
زمان توقف ناکافی در هر ناحیه
طبق استاندارد MIL-STD-810، نمونه باید زمان کافی برای رسیدن به تعادل حرارتی داشته باشد. اگر این زمان کوتاه باشد، تنش واقعی اعمال نمیشود.
عدم کالیبراسیون سنسورها
عدم تطابق سنسور دما با مرجع کالیبره شده میتواند باعث خطای چند درجهای شود که در تستهای حساس اهمیت زیادی دارد.
استفاده از دستگاه نامناسب
برخی تستها با دستگاه چرخه حرارتی انجام میشوند در حالی که هدف بررسی شوک ناگهانی است. این دو تست ماهیت متفاوتی دارند.
بی توجهی به استانداردهای معتبر
استانداردهایی مانند:
IEC 60068
MIL-STD-810
JEDEC JESD22
ASTM D746
برای اجرای صحیح تست تدوین شدهاند. نادیده گرفتن آنها باعث غیرقابل استناد بودن نتایج میشود.
انتخاب دستگاه فقط به اختلاف دمای بالا و پایین محدود نمیشود. یک انتخاب حرفهای باید بر اساس تحلیل کاربرد صنعتی انجام شود.
آیا قطعه در خودرو استفاده میشود؟ در این صورت معمولاً بازه -40 تا +125 درجه کافی است.
در صنایع هوافضا ممکن است دامنه شدیدتری نیاز باشد.
استانداردهای صنعتی معمولاً انتقال زیر 10 تا 30 ثانیه را تعریف میکنند. هرچه سرعت بیشتر باشد، تنش شدیدتر خواهد بود.
ابعاد قطعه تعیین کننده ظرفیت چمبر است. انتخاب محفظه بزرگتر از نیاز باعث افزایش مصرف انرژی میشود.
دستگاه باید قابلیت برنامه ریزی مطابق IEC و MIL را داشته باشد.
در صنایع پیشرفته، بدون ثبت دقیق دمای لحظهای، تست فاقد ارزش تحلیلی است.
در تجهیزات حرفهای تست شرایط محیطی، اختلاف بیش از ±2 درجه بین نقاط مختلف محفظه میتواند نتایج را تحت تاثیر قرار دهد.
برخی تولیدکنندگان صنعتی داخلی که در حوزه تجهیزات دمایی و چمبرهای تست فعالیت میکنند، امکان سفارشی سازی دامنه دمایی، حجم و سرعت انتقال را فراهم میکنند که برای پروژههای خاص اهمیت دارد.
دلیل ساده است: هزینه شکست در بازار بسیار بیشتر از هزینه تست پیشگیرانه است.
طبق گزارش منتشر شده توسط ASQ (American Society for Quality)، هزینه خرابی محصول پس از عرضه میتواند تا 10 برابر هزینه اصلاح در مرحله طراحی باشد. در صنایع خودرو و هوافضا، این عدد حتی بیشتر است.
چمبرهای حرفهای امکان:
را فراهم میکنند.
در واقع، شوک حرارتی ابزاری برای مدیریت ریسک مهندسی است. هر صنعتی که محصولش در معرض تغییرات ناگهانی دما قرار دارد، اگر این تست را انجام ندهد، عملاً بخشی از ریسک را به بازار منتقل کرده است.
