ارتقاء سیستم کنترل محفظههای سرد و گرم آرمینکو
جایگزینی کنترلرهای PID سنتی با سیستم کنترل هوشمند مبتنی بر HMI
آرمینکو با توسعه یک راهکار جدید، محفظههای سرد و گرم خود را از سیستمهای PID سنتی به یک ساختار کنترلی پیشرفته ارتقاء داده است. در این راهکار، کنترلر صنعتی Autonics TCN4L در کنار نمایشگر لمسی P2070‑PA به کار گرفته شده تا علاوه بر کنترل دقیق دما، امکان مانیتورینگ، مدیریت پارامترها و ثبت دادههای عملکردی فراهم شود.
این سیستم با ارائه یک رابط کاربری اختصاصی طراحیشده توسط آرمینکو، تجربه کاربری سادهتری برای اپراتورها ایجاد کرده و در عین حال ابزارهای کنترلی دقیقتری در اختیار مدیران فنی قرار میدهد.
نتیجه این ارتقاء، یک سیستم کنترلی پایدار، قابل توسعه و مقرونبهصرفه است که نسبت به ساختارهای PLC محور هزینه کمتری داشته و در عین حال امکانات مدیریتی بیشتری ارائه میدهد.
آرمینکو با توسعه یک راهکار جدید، محفظههای سرد و گرم خود را از سیستمهای PID سنتی به یک ساختار کنترلی پیشرفته ارتقاء داده است. در این راهکار، کنترلر صنعتی Autonics TCN4L در کنار نمایشگر لمسی P2070‑PA به کار گرفته شده تا علاوه بر کنترل دقیق دما، امکان مانیتورینگ، مدیریت پارامترها و ثبت دادههای عملکردی فراهم شود.
این سیستم با ارائه یک رابط کاربری اختصاصی طراحیشده توسط آرمینکو، تجربه کاربری سادهتری برای اپراتورها ایجاد کرده و در عین حال ابزارهای کنترلی دقیقتری در اختیار مدیران فنی قرار میدهد.
نتیجه این ارتقاء، یک سیستم کنترلی پایدار، قابل توسعه و مقرونبهصرفه است که نسبت به ساختارهای PLC محور هزینه کمتری داشته و در عین حال امکانات مدیریتی بیشتری ارائه میدهد.
با بیش از پنجاه سال حضور مستمر
چالشهای سیستمهای PID سنتی در محفظههای سرد و گرم
در بسیاری از محفظههای صنعتی، کنترل دما توسط کنترلرهای PID انجام میشود. این کنترلرها وظیفه اصلی خود یعنی تنظیم دما را بهدرستی انجام میدهند، اما در کاربردهای حرفهای و صنعتی پیشرفته، محدودیتهایی دارند که در طول زمان به چالش تبدیل میشود.
محدودیت در مانیتورینگ
کنترلرهای PID سنتی معمولاً تنها مقدار دمای لحظهای و تنظیمات پایه را نمایش میدهند. در این ساختار، امکان مشاهده روند تغییرات دما، تحلیل رفتار سیستم و بررسی عملکرد در بازههای زمانی مختلف وجود ندارد یا بسیار محدود است.
عدم ثبت و آرشیو دادهها
تنظیم پارامترها در کنترلرهای سنتی اغلب از طریق کلیدهای فیزیکی و منوهای محدود انجام میشود. این موضوع علاوه بر دشوار بودن کاربری، احتمال خطای اپراتور را افزایش میدهد.
رابط کاربری محدود
در صورت نیاز به افزودن سنسورهای بیشتر، ایجاد پروفایلهای دمایی پیچیده یا ارتقاء سطح مانیتورینگ، ساختارهای PID مستقل انعطافپذیری محدودی دارند.
عدم شفافیت مدیریتی
برای مدیران فنی، امکان مشاهده گزارش عملکرد، بررسی سوابق دمایی و تحلیل دادهها اهمیت زیادی دارد. در سیستمهای سنتی، این سطح از شفافیت معمولاً فراهم نیست.
کنترلر میانی؛ راهکار جدید آرمینکو
برای رفع محدودیتهای سیستمهای PID سنتی، آرمینکو یک ساختار کنترلی جدید برای محفظههای سرد و گرم طراحی کرده است. این ساختار با ترکیب یک کنترلر صنعتی دقیق و یک رابط کاربری گرافیکی، امکان کنترل پایدار، مانیتورینگ بهتر و مدیریت سادهتر سیستم را فراهم میکند.
در این راهکار، کنترل دما توسط کنترلر صنعتی Autonics TCN4L انجام میشود و یک نمایشگر صنعتی لمسی به عنوان رابط کاربری سیستم مورد استفاده قرار میگیرد. ارتباط بین این دو بخش از طریق شبکه صنعتی RS485 و پروتکل Modbus RTU برقرار میشود.
این ساختار به اپراتور اجازه میدهد تا بدون نیاز به دسترسی مستقیم به کنترلر، تمام تنظیمات و پارامترهای سیستم را از طریق رابط گرافیکی مدیریت کند.
معماری سیستم
در این سیستم، سنسورهای دما اطلاعات فرآیند را به کنترلر Autonics TCN4L ارسال میکنند. این کنترلر با استفاده از الگوریتم PID، دمای سیستم را بهصورت دقیق کنترل میکند.
اطلاعات عملکردی کنترلر از طریق ارتباط RS485 به HMI منتقل میشود و در رابط کاربری گرافیکی نمایش داده میشود. اپراتور میتواند از طریق این رابط، وضعیت سیستم را مشاهده کرده و در صورت نیاز پارامترهای مورد نظر را تنظیم کند.
نمایش گراف دما به صورت Real‑Time
یکی از قابلیتهای مهم این نرمافزار، نمایش نمودار تغییرات دما در زمان واقعی است. این نمودار به اپراتور و مدیر فنی اجازه میدهد روند تغییرات دمایی سیستم را در لحظه مشاهده کرده و رفتار حرارتی محفظه را تحلیل کنند.
این قابلیت برای بررسی پایداری سیستم، ارزیابی عملکرد کنترلر و تشخیص سریع ناهنجاریهای احتمالی بسیار مفید است
مانیتورینگ لحظهای سیستم

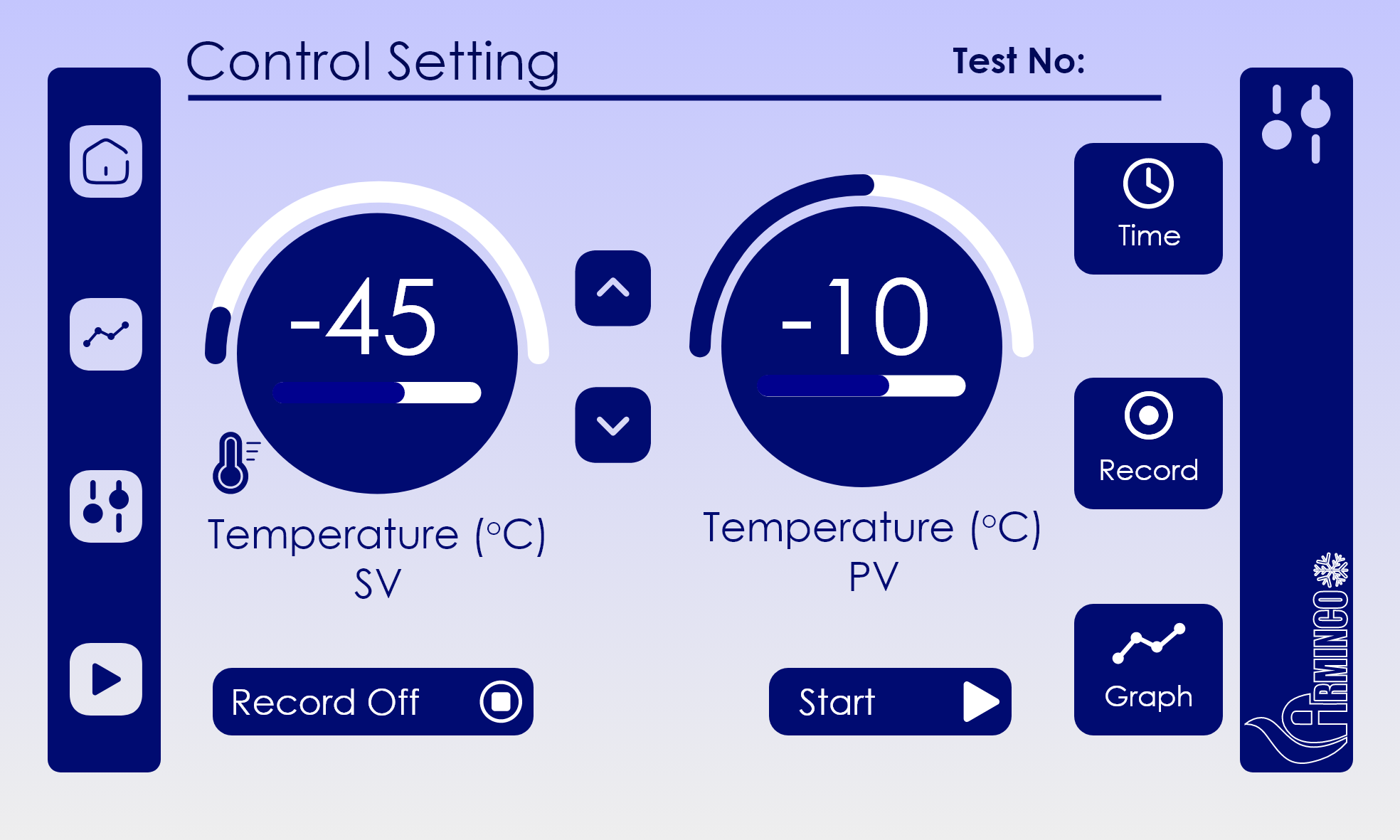

در صفحه اصلی سیستم، پارامترهای کلیدی فرآیند به صورت لحظهای نمایش داده میشوند. اپراتور میتواند دمای فعلی، مقدار تنظیمی (Setpoint) و وضعیت عملکرد سیستم را به صورت مستقیم مشاهده کند. این طراحی باعث میشود وضعیت محفظه بدون نیاز به بررسی پیچیده تنظیمات قابل درک باشد.
ثبت و ذخیرهسازی دادهها
یکی از قابلیتهای مهم این نرمافزار، نمایش نمودار تغییرات دما در زمان واقعی است. این نمودار به اپراتور و مدیر فنی اجازه میدهد روند تغییرات دمایی سیستم را در لحظه مشاهده کرده و رفتار حرارتی محفظه را تحلیل کنند.
این قابلیت برای بررسی پایداری سیستم، ارزیابی عملکرد کنترلر و تشخیص سریع ناهنجاریهای احتمالی بسیار مفید است
ثبت و ذخیرهسازی دادهها
سیستم به صورت مداوم دادههای عملکردی را ثبت میکند و امکان ذخیره و بررسی تاریخچه دمایی فرآیند را فراهم میسازد. ثبت دادهها به کاربران اجازه میدهد عملکرد دستگاه را در بازههای زمانی مختلف بررسی کرده و در صورت نیاز از دادهها برای تحلیل یا مستندسازی استفاده کنند.
ثبت و ذخیرهسازی دادهها

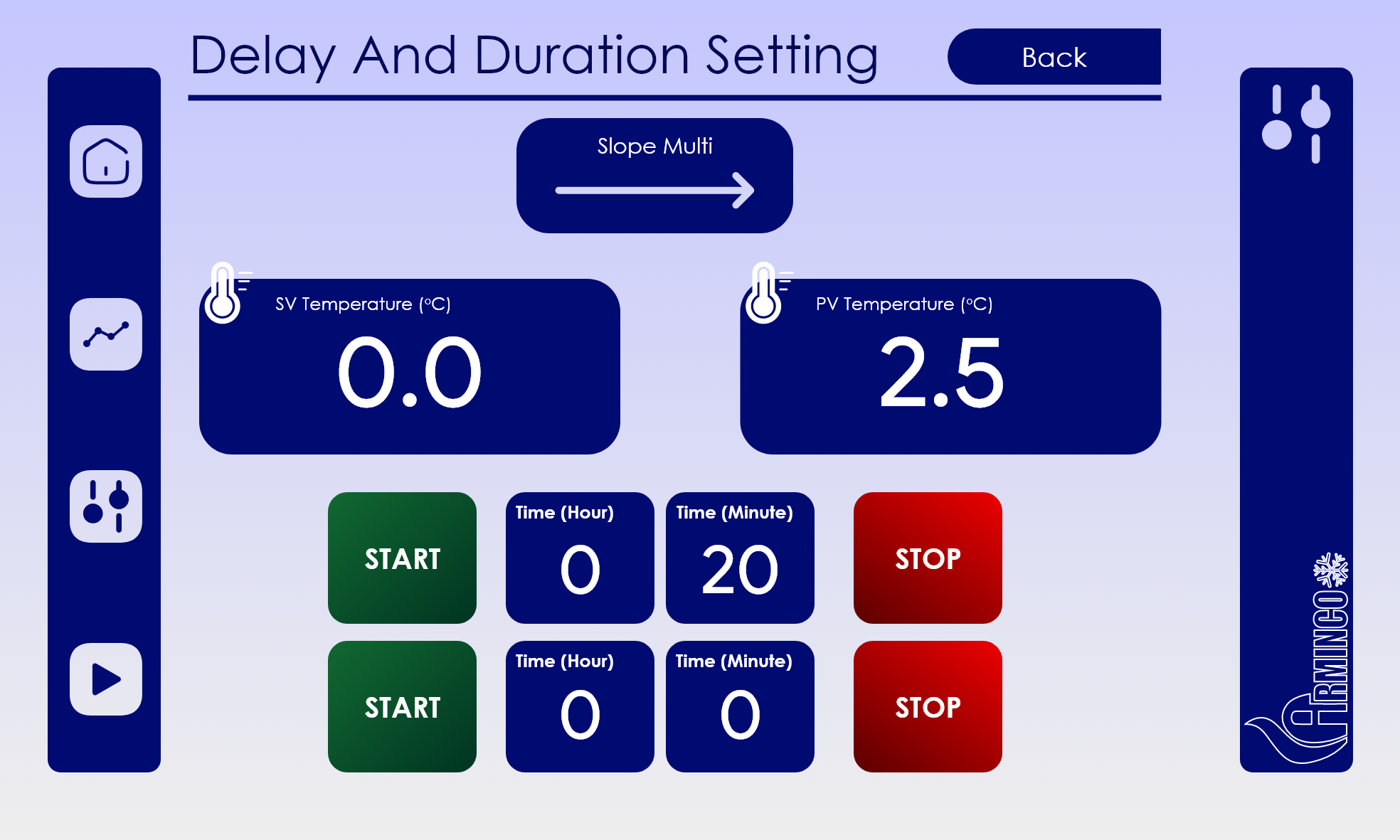

تمام پارامترهای اصلی سیستم از طریق رابط کاربری قابل تنظیم هستند. اپراتور میتواند بدون نیاز به دسترسی مستقیم به کنترلر، مقادیر مورد نظر را از طریق محیط گرافیکی تغییر داده و سیستم را متناسب با نیاز فرآیند تنظیم کند.
مقایسه سیستم کنترلی سنتی و راهکار جدید آرمینکو
در نسل قبلی محفظههای سرد و گرم، کنترل دما توسط کنترلرهای PID سنتی انجام میشد. هرچند این کنترلرها وظیفه اصلی خود یعنی تنظیم دما را انجام میدادند، اما از نظر مانیتورینگ، مدیریت دادهها و تجربه کاربری محدودیتهای قابل توجهی داشتند.
در راهکار جدید آرمینکو، با استفاده از کنترلر Autonics TCN4L و رابط کاربری گرافیکی مبتنی بر HMI، بسیاری از این محدودیتها برطرف شده و امکانات مدیریتی و عملیاتی سیستم به شکل قابل توجهی افزایش یافته است.
در سیستمهای PID سنتی، اپراتور تنها میتوانست مقدار دمای لحظهای را مشاهده کرده و تنظیمات محدودی را از طریق دکمههای کنترلر انجام دهد. در مقابل، در سیستم جدید آرمینکو، اپراتور به یک رابط گرافیکی کامل دسترسی دارد که امکان مشاهده وضعیت سیستم، تنظیم پارامترها و تحلیل عملکرد دستگاه را فراهم میکند.
همچنین در سیستمهای قدیمی امکان مشاهده روند تغییرات دما وجود نداشت و بررسی رفتار سیستم تنها از طریق مشاهده لحظهای دما انجام میشد. در سیستم جدید، نمودار تغییرات دما به صورت Real‑Time نمایش داده میشود و کاربران میتوانند عملکرد حرارتی محفظه را در طول زمان بررسی کنند.
یکی دیگر از تفاوتهای مهم این دو ساختار، قابلیت ثبت دادهها است. در سیستمهای سنتی PID، امکان ثبت و ذخیرهسازی دادههای دمایی وجود نداشت. در راهکار جدید آرمینکو، سیستم به صورت مداوم دادههای عملکردی را ثبت میکند و امکان بررسی سوابق دمایی فرآیند فراهم شده است.
در مجموع، این ارتقاء باعث شده است که محفظههای سرد و گرم آرمینکو از یک سیستم کنترل ساده به یک سیستم کنترلی هوشمند با قابلیت مانیتورینگ، ثبت داده و مدیریت پیشرفته تبدیل شوند.

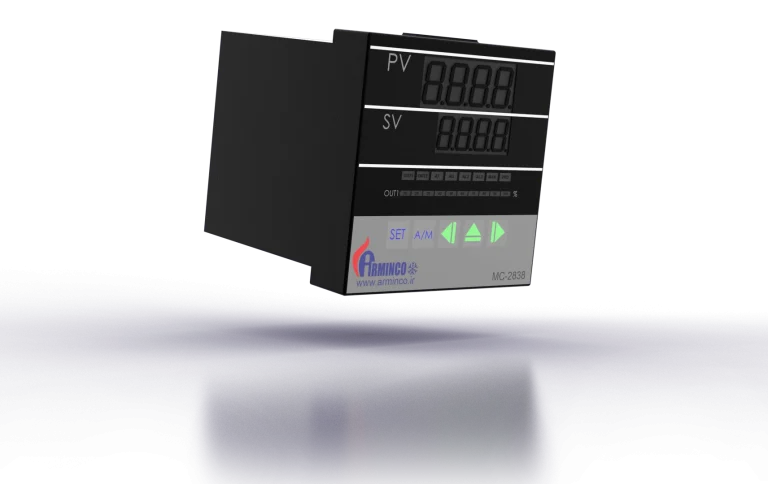

| ویژگی | سیستم PID سنتی (MC2838) | راهکار جدید آرمینکو (TCN4L + HMI) |
| نمایش وضعیت سیستم | فقط نمایش عدد دما | نمایش کامل وضعیت سیستم در رابط گرافیکی |
| نمایش روند دما | ندارد | نمایش گراف دما به صورت Real‑Time |
| ثبت دادههای عملکرد | ندارد | Data Logging و ذخیره سوابق دمایی |
| رابط کاربری | کلیدهای محدود روی PID | رابط لمسی گرافیکی HMI |
| مدیریت آلارمها | محدود | نمایش و مدیریت آلارمها در صفحه اختصاصی |
| تنظیم پارامترهای سیستم | پیچیده و محدود | تنظیم کامل پارامترها از طریق HMI |
| تحلیل عملکرد سیستم | امکانپذیر نیست | تحلیل رفتار حرارتی با گراف و دادههای ثبتشده |
| قابلیت توسعه | بسیار محدود | قابل توسعه از طریق ارتباط RS485 |

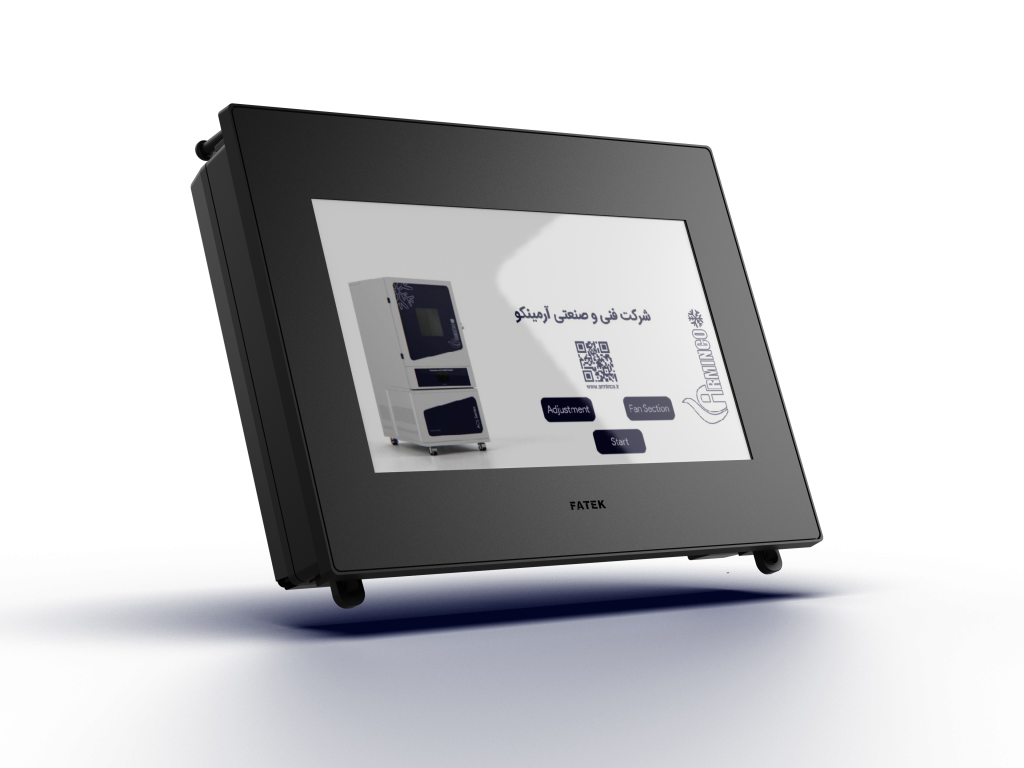

مشخصات فنی
| نوع پورت ارتباطی | سریال, USB |
| اندازه صفحه نمایش | 7 اینچ |
| قابلیت اتصال حافظه خارجی | ندارد |
| تغذیه ورودی | 24V DC |
| ساعت و تاریخ داخلی | دارد |
| تعداد دیتا لاگر | تعداد ۲ گروه |
| تعداد رسپی | تعداد ۲ گروه |
| تعداد آلارم | تعداد ۲ گروه |
| پسورد گذاری | تعداد ۸ سطح یا ۱۰ کاربره |
| دقت نمایش (پیکسل) | ۸۰۰×۴۸۰ |
| پردازنده | RISC ARM 32Bit CPU (ARM926EJ-S, 200MHz) |
| حافظه پروگرام | 26MB |
| دما و رطوبت | دمای کاری ۰-۵۰ درجه ، رطوبت ۱۰ تا ۹۰ در صد در دمای ۴۰ |
| درجه حفاظت (IP) | مقابل IP65 ، پشت IP20 |
مزایای عملی راهکار جدید آرمینکو
ارتقاء سیستم کنترلی محفظههای سرد و گرم تنها یک تغییر سختافزاری نیست؛ این تغییر مستقیماً بر بهرهبرداری روزمره، پایداری فرآیند و مدیریت فنی دستگاه تأثیر میگذارد.
مشخصات فنی
کاهش خطای اپراتور
در سیستم جدید، تنظیمات و پارامترها از طریق یک رابط گرافیکی واضح انجام میشود. این موضوع باعث میشود اپراتور بدون درگیری با منوهای پیچیده کنترلی، تنظیمات مورد نیاز را اعمال کرده و احتمال خطا در وارد کردن مقادیر کاهش یابد.
تحلیل رفتار حرارتی سیستم
نمایش نمودار دما به صورت Real‑Time و ثبت مداوم دادهها این امکان را فراهم میکند که رفتار حرارتی محفظه در طول زمان بررسی شود. این قابلیت در عیبیابی، ارزیابی پایداری سیستم و بهینهسازی عملکرد بسیار مؤثر است.
دسترسی سریع به سوابق عملکرد
با استفاده از Data Logging، سوابق دمایی سیستم قابل بررسی هستند. این موضوع برای تحلیل عملکرد، مستندسازی فرآیند و بررسی شرایط خاص عملیاتی اهمیت بالایی دارد.
کنترل عملیاتی بهتر
در سیستم جدید، برخی پارامترهای عملیاتی مانند تنظیم عملکرد فن از طریق HMI قابل مدیریت هستند. این قابلیت باعث میشود اپراتور بتواند شرایط کاری محفظه را متناسب با نیاز فرآیند تنظیم کند.
ساختار قابل توسعه
به دلیل استفاده از ارتباط صنعتی RS485 و ساختار ماژولار، امکان توسعه سیستم و افزودن قابلیتهای جدید در آینده وجود دارد. این موضوع باعث میشود سیستم در برابر نیازهای آتی انعطافپذیر باشد.
آرمینکو با جایگزینی سیستمهای PID سنتی با ساختار کنترلی مبتنی بر Autonics TCN4L و رابط کاربری گرافیکی، نسل جدیدی از محفظههای سرد و گرم را ارائه کرده است.
در این ساختار، کنترل دقیق دما با مانیتورینگ لحظهای، ثبت دادهها و مدیریت سادهتر فرآیند ترکیب شده است. نتیجه این ارتقاء، سیستمی پایدار، قابل تحلیل و مقرونبهصرفه است که علاوه بر افزایش قابلیتهای فنی، تجربه کاربری بهتری برای اپراتور و شفافیت بیشتری برای مدیران فنی فراهم میکند.
این راهکار، تعادلی هوشمندانه میان دقت کنترلی، امکانات مدیریتی و هزینه اقتصادی ایجاد کرده است.
ارتقاء دستگاههای موجود بدون نیاز به تعویض کامل سیستم
یکی از بزرگترین مزایای این نسل جدید محفظهها، امکان تغییرپذیری ابعاد در فرآیند تولید است. برخلاف طراحیهای قدیمی که محدودیتهای ساختاری را به همراه داشتند، این سیستم جدید به ما اجازه میدهد تا با انعطافپذیری بیشتری، ابعاد محصول را بر اساس نیازهای مشتریان و محدودیتهای فنی سیالات تنظیم کنیم.
هرچند که در جداول بالا ابعاد استاندارد دستگاههای ما قابل مشاهده است، اما در صورت نیاز میتوان اندازهها را بهینهسازی کرده و محفظههایی کاملاً متناسب با شرایط کاری شما طراحی کرد. این قابلیت نوآورانه علاوه بر افزایش کارایی، موجب کاهش هزینههای اضافی و بهینهسازی عملکرد دستگاهها میشود.
